金属屏蔽电力电缆类型标准介绍以及选型手册

产品称谓

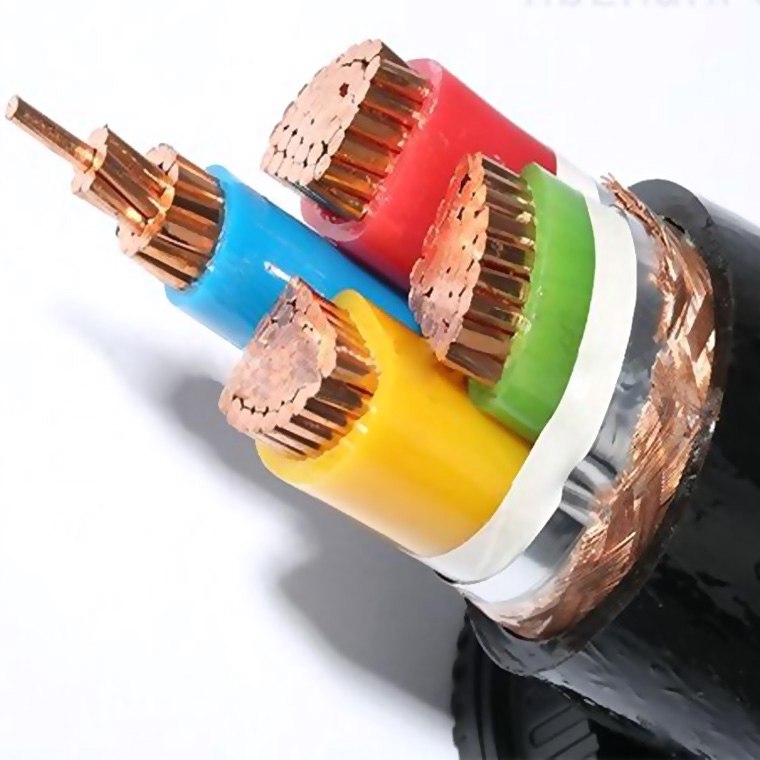

金属屏蔽电力电缆

实行标准

Q/12JH4066.4-2002

适用范围

本产品适用于交流额定电压0.6/1KV及以下输配电线路。本产品除具有一般塑力缆的电气特性外,还具有抗电磁烦扰、抗雷击功用和均衡电位、改善供电质量的特性。广泛用于高层建筑、导弹发射场和精密电子设备会合的场合。

运用条件

1. 电缆导体长期工作温度应不逾越70℃;

2. 短路时,电缆导体的最高温度应不逾越160℃;

3. 敷设时的环境温度不低于0℃,低于0℃应预先加热;

4. 电缆容许弯曲半径;

单芯电缆不小于电缆外径的20倍;

多芯电缆不小于电缆外径的15倍。

5. 敷设时,应将屏蔽层两端可靠接地,并不使屏蔽层开裂或懈怠,否则会下降屏蔽效果。
